Los tubos de sección cuadrada y rectangular (SHS/RHS) se utilizan ampliamente en estructuras y maquinaria. Sin embargo, antes de especificar el tamaño de un tubo, los ingenieros deben calcular su resistencia y capacidad de carga para garantizar que pueda soportar, de manera segura, las fuerzas a las que estará sometido.
Aviso: Las fórmulas que aparecen a continuación son únicamente para una estimación preliminar. Todos los diseños estructurales deben ser verificados por un ingeniero estructural cualificado.
1. Propiedades clave necesarias inicialmente
Para calcular la resistencia de un tubo, primero se requieren dos propiedades geométricas basadas en sus dimensiones exactas:
Módulo resistente (W o Z): Determina la resistencia del tubo a la flexión.
Momento de inercia (I): Determina la rigidez del tubo (resistencia a la deflexión).
Cómo calcularlos:
● Tubo cuadrado (SHS): W = (A³ - a³) / 6 e I = (A⁴ - a⁴) / 12
(Donde A = lado exterior, a = lado interior).
● Tubo rectangular (RHS): W = (B × H³ - b × h³) / (6 × H)
(Donde H = altura exterior, B = ancho exterior, h = altura interior, b = ancho interior).
(👉 Nota: Para tubos rectangulares, los valores de W e I dependen de la orientación del tubo. Realice siempre el cálculo utilizando el eje paralelo a la carga aplicada).
2. Resistencia a la flexión (cuando se utiliza como viga)
Cuando un tubo se emplea como viga horizontal, queda sometido a flexión. El escenario más habitual es el de una viga simplemente apoyada que soporta una carga puntual central.
Paso 1: Calcular el momento flector máximo (M)
M = (P × L) / 4
M = Momento flector máximo (N·mm)
P = Carga aplicada (N)
L = Longitud del vano (mm)
Paso 2: Calcular el esfuerzo por flexión (σ)
σ = M / W
σ = Esfuerzo por flexión (MPa o N/mm²)
W = Módulo resistente (mm³)
Paso 3: Verificar el factor de seguridad
El esfuerzo calculado (σ) debe ser inferior al límite elástico del material. Por ejemplo, si utiliza acero
ASTM A500 Grado B (límite elástico = 315 MPa), el valor de σ calculado debe ser < 315 MPa. Aplique siempre un factor de seguridad (por ejemplo, mantenga el esfuerzo por debajo del 60 % del límite elástico).
3. Compresión y pandeo (cuando se utiliza como columna)
Cuando un tubo se emplea verticalmente como columna, el riesgo principal no es que el acero se aplaste, sino que el tubo sufra un pandeo (que se doble lateralmente bajo la acción de la carga).
Para columnas cortas (relación de esbeltez baja): la capacidad de carga depende del área de la sección transversal (A) y del esfuerzo de fluencia (Fy).
P = A × Fy
Para columnas largas (relación de esbeltez alta): el tubo fallará por pandeo antes de que el acero alcance su punto de fluencia. Esto requiere calcular la relación de esbeltez (KL/r) y utilizar la fórmula de la carga crítica de Euler.
(Nota: los tubos rectangulares poseen un eje débil y son altamente propensos al pandeo si no se orientan correctamente).
4. Deflexión (rigidez)
Una viga puede no romperse, pero es posible que se flexione en exceso, lo que puede provocar grietas o vibraciones. La deflexión (δ) de una viga simplemente apoyada sometida a una carga central se calcula mediante la siguiente fórmula:
δ = (P × L³) / (48 × E × I)
δ = Deflexión (mm)
E = Módulo de elasticidad del acero (aprox. 200 000 MPa)
Por lo general, los ingenieros limitan la deflexión máxima a L/250 o L/360, dependiendo de la normativa de construcción aplicable.
5. Déjenos a nosotros el suministro de material
Hacer los cálculos es su tarea; suministrar el material adecuado es la nuestra.

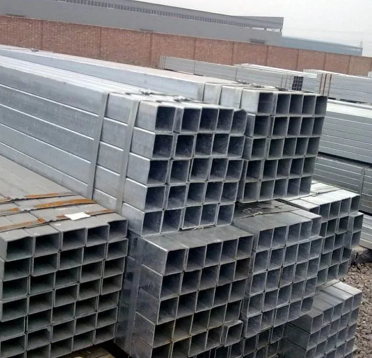

Suministramos tubos cuadrados y rectangulares de alta resistencia —conforme a las normas
ASTM A500 (grados B y C) y
EN 10219 (S355J2H)— que cumplen con estrictos estándares internacionales de límite elástico.
