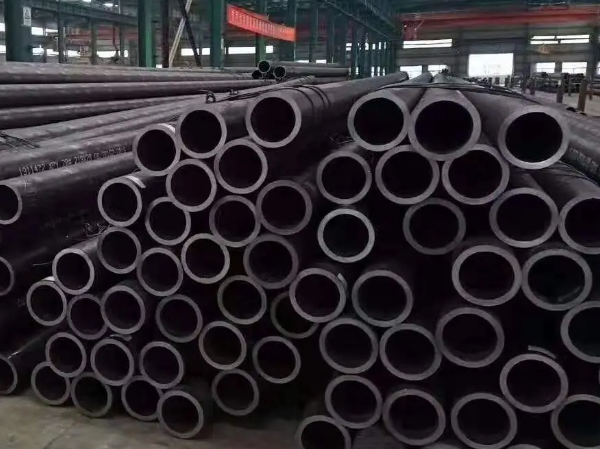

Tubería de acero sin costura ASTM A106 Gr.B

Qué es la tubería sin costura ASTM A106 Gr. B?

La ASTM A106 Grado B es una tubería de acero al carbono sin costura diseñada para servicios a alta temperatura. Se utiliza ampliamente en aplicaciones petroquímicas, de generación de energía y en calderas, donde las temperaturas de operación superan los límites de la tubería estándar A53.

Las tuberías sin costura ASTM A106 (ASME SA106) permiten transportar fluidos o gases a altas temperaturas y presiones. Existen tres grados: A, B y C. El Grado B es el más utilizado; se emplea en refinerías de petróleo y gas natural, plantas de energía, plantas petroquímicas, calderas y construcción naval.

Busca A106 Grado A o Grado C? ▶ Consulte nuestra [Guía de selección de tuberías ASTM A106] completa para los tres grados.

Composición química del ASTM A106 Gr. B

Elemento	Composición (%)
Carbono (C)	≤0.30
Silicio (Si)	≥0.10
Manganeso (Mn)	0.29–1.06
Fósforo (P)	≤0.035
Azufre (S)	≤0.035
Cromo (Cr)	≤0.40
Cobre (Cu)	≤0.40
Molibdeno (Mo)	≤0.15
Níquel (Ni)	≤0.40
Vanadio (V)	≤0.08

Notas:
① Por cada reducción del 0,01 % en el contenido de carbono por debajo del máximo especificado, el contenido de manganeso puede incrementarse en un 0,06 % por encima del máximo especificado, sin exceder el 1,35 %.
② La suma de Cu, Ni, Cr, Mo y V no debe exceder el 1,00 %.

Propiedades mecánicas de ASTM A106 Gr.B

Propiedad	Valor
Resistencia a la Tracción (mín)	≥415 MPa
Límite de Fluencia (mín)	≥240 MPa
Alargamiento (mín)	≥30%
Estado de Entrega	Recocido

△ A modo de comparación, el Grado A tiene un límite elástico mínimo de 205 MPa, y el Grado C, de 275 MPa. El Grado B ofrece el mejor equilibrio entre resistencia, soldabilidad y coste para la mayoría de las aplicaciones a alta temperatura.

Rango de temperatura y aplicaciones

Según la norma ASME B31.3 (Tuberías para plantas químicas y refinerías de petróleo), el acero A106 Grado B es adecuado para un amplio rango de temperaturas. La tensión admisible disminuye considerablemente por encima de los 425 °C, y la temperatura máxima de servicio depende de las condiciones específicas de diseño. Para aplicaciones a temperaturas superiores a 565 °C, se deben considerar grados de acero aleado como el A335 P11 o P22.

Aplicaciones típicas del A106 Gr.B:
● Industria petroquímica: transporte y almacenamiento de petróleo, gas natural y materias primas químicas
● Generación de energía: sistemas de tuberías de vapor y agua caliente, calderas, intercambiadores de calor, chimeneas
● Construcción: sistemas de suministro de agua, drenaje, calefacción y aire acondicionado

● Otros sectores: construcción naval, automoción, industria aeroespacial

A106 Gr.B vs A53 Gr.B: Cuál es la diferencia?

Las normas ASTM A106 Gr.B y A53 Grado B se refieren ambas a tuberías de acero al carbono, pero tienen finalidades distintas. ▶ Más información sobre la [tubería de acero ERW ASTM A53 Gr.B]

Parámetro	A106 Gr.B Sin Costura	A53 Gr.B ERW / Sin Costura
Servicio	Alta temperatura, alta presión	Presión baja a media, general
Rango de Temperatura	Hasta 565℃ (según ASME B31.3, dependiente del diseño)	≤350℃ típico
Fabricación	Solo sin costura	Sin costura o ERW
Límite de Fluencia	≥240 MPa	≥240 MPa
Resistencia a la Tracción	≥415 MPa	≥415 MPa
Uso Típico	Tuberías de refinería, tubos de caldera, intercambiadores de calor	Líneas de agua, tubería estructural, vapor de baja presión
Costo	Mayor	20–50% menor

Puntos clave: La diferencia clave radica en la capacidad para soportar temperaturas. El material A106 B está diseñado específicamente para servicios a alta temperatura, mientras que la tubería A53 es de uso general. Para aplicaciones por encima de los 350 °C, se debe especificar el A106 Grado B.

Especificación de la tubería ASTM A106 Gr.B

Campo	Especificación
Norma	ASTM A106/A106M-19 (equivalente a ASME SA106)
Alcance	Tubería de acero al carbono sin costura para servicio a alta temperatura
Grados	A, B, C (Grado B el más común)
Rango de Tamaño	1/8" a 26" NPS
Espesor de Pared	SCH 10, SCH 40, SCH 80, SCH 160, personalizado
Longitud	Aleatoria simple (4–7m), aleatoria doble (7–12m), personalizada
Estado de Entrega	Recocido (laminado en caliente puede ser sin tratar)
Extremo	Plano, biselado, roscado, ranurado
Marcado	Número de colada, grado, tamaño, especificación
Certificado de Prueba	EN 10204 3.1 o 3.2 según se requiera

Ensayos:
● Ensayo de tracción
● Ensayo de doblado / aplastamiento
● Ensayo hidrostático o ensayo eléctrico no destructivo (UT/ET)
● Verificación de la composición química por colada

Proceso de producción

El proceso de producción de tubería de acero sin costura A106 Gr.B incluye los siguientes pasos:

1. Preparación de la palanquilla: las palanquillas de acero redondas se cortan a la longitud requerida, se limpian y se inspeccionan
2. Perforación: la palanquilla se calienta y se perfora para formar un cuerpo hueco (esbozo)
3. Laminado: el cuerpo hueco se lamina hasta alcanzar las dimensiones requeridas
4. Tratamiento térmico: la tubería se somete a recocido a 650 °C o más para eliminar tensiones y mejorar las propiedades mecánicas
5. Acabado: enderezado, corte y marcado
6. Inspección: inspección visual, ensayo hidrostático y ensayos no destructivos (UT/ET)
7. Control de calidad: se analiza la composición química de cada colada de acero. El certificado de prueba de fábrica (MTC) incluye el número de colada, la composición química, las propiedades mecánicas y los resultados de los ensayos.

Características y ventajas

1. Rendimiento a alta temperatura: adecuada para servicio continuo a temperaturas elevadas
2. Buenas propiedades mecánicas: alta resistencia y dureza, capaz de soportar fuerzas externas
3. Calidad estable: proceso de producción riguroso con una composición de material consistente
4. Soldabilidad: apta para soldadura, doblado, abocardado y operaciones de conformado similares

Limitaciones: El acero A106 Gr.B es un acero al carbono y no es adecuado para entornos altamente corrosivos. Para servicio en medios ácidos (H₂S) o corrosivos, se deben especificar grados de acero aleado o acero inoxidable.

Capacidad del proveedor y consultas

Hunan Standard Steel Co., Ltd (HSCO) suministra tuberías de acero sin costura ASTM A106 Gr.B en una variedad de tamaños y espesores (cédulas). Las tuberías pueden suministrarse con acabados laminados en caliente o estirados en frío, incluyendo ensayos UT/ET e hidrostáticos según se requiera.

Busca tubería sin costura ASTM A106 Gr.B? ▶ [Envíe sus especificaciones para solicitar una cotización].

Preguntas frecuentes

P1: Se puede utilizar el acero A106 Gr.B para servicio a baja temperatura?
R: El acero A106 Gr.B no está diseñado para servicio a baja temperatura. Para aplicaciones a temperaturas inferiores a -28,9 °C, se deben especificar grados sometidos a pruebas de impacto, como el A333 Gr. 6.

P2: Cuál es la diferencia entre A106 Gr. A, Gr. B y Gr. C?
R: El Grado A tiene la resistencia más baja (límite elástico ≥205 MPa), el Grado B es el más común (límite elástico ≥240 MPa) y el Grado C tiene la resistencia más alta (límite elástico ≥275 MPa). El Grado B cubre la mayoría de las aplicaciones de tuberías para altas temperaturas.

P3: Cuál es la diferencia entre A106 Gr. B y A333 Gr. 6?
El A106 Gr. B está diseñado para servicio a alta temperatura (hasta 565 °C), mientras que el A333 Gr. 6 está diseñado para servicio a baja temperatura (hasta -45 °C) e incluye pruebas de impacto. Cubren rangos de temperatura opuestos y no son intercambiables.

P4: Qué pruebas se requieren para la tubería A106 Gr. B?
R: La norma ASTM A106 exige pruebas de tracción, pruebas de doblado/aplastamiento y pruebas hidrostáticas o ensayos eléctricos no destructivos. El certificado de prueba de fábrica documenta todos los resultados.

Conclusión

La tubería ASTM A106 Gr. B es una tubería de acero al carbono sin costura diseñada para servicio a alta temperatura. Su combinación de resistencia, soldabilidad y resistencia a la temperatura la convierte en la opción estándar para tuberías de refinería, tubos de calderas e intercambiadores de calor. Para aplicaciones que superen sus límites de temperatura o en entornos corrosivos, se deben considerar grados alternativos.
