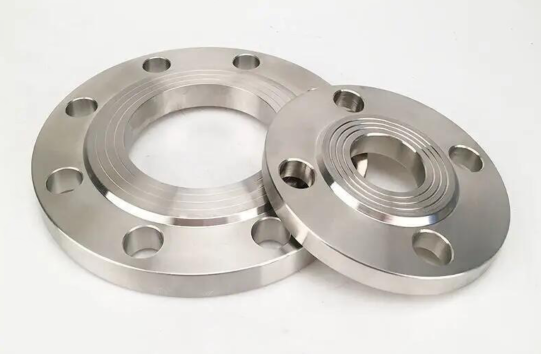

La brida de soldadura plana es una de las bridas de tubería comúnmente utilizadas para conectar tuberías, también llamada brida de soldadura plana ordinaria o brida plana para abreviar. Generalmente consta de dos bridas, algunos pernos y arandelas. Puede realizar la conexión y sellado de tuberías, bombas, válvulas, instrumentos y otros equipos conectando firmemente las dos bridas con pernos y arandelas.

Brida de soldadura plana se refiere a una brida que se conecta a un contenedor o tubería mediante una soldadura de filete. Es una brida arbitraria. Durante el diseño, de acuerdo con la integridad de la conexión entre el anillo de brida y la sección recta, la brida se divide en brida integral o suelta. Los anillos con brida están disponibles con o sin cuello. En comparación con la brida para soldadura a tope con cuello, la brida para soldadura plana tiene una estructura simple, ahorra materiales, es de bajo costo y es fácil de instalar, pero su rigidez y rendimiento de sellado no son tan buenos como los de la brida para soldadura a tope con cuello. Las bridas de soldadura planas se utilizan ampliamente en la conexión de recipientes, tuberías y fabricación de equipos de media y baja presión.

Las principales características de la brida de soldadura plana:

1. Las bridas planas para soldar suelen ser adecuadas para tuberías de baja presión, baja temperatura y diámetro pequeño.
2. Su conexión es sencilla y fácil de operar. No requiere operaciones complicadas como colocar juntas e insertar bridas, lo que facilita su mantenimiento.
3. Los costos de fabricación y montaje de las bridas planas para soldar son bajos y tienen una amplia gama de aplicaciones.
4. El efecto de sellado de la brida de soldadura plana es generalmente mejor y es adecuado para algunas ocasiones que no requieren un alto rendimiento de sellado.

No se permite soldar bridas de soldadura planas directamente a tes, codos y otros accesorios de tubería, y es necesario agregar secciones de tubería rectas.

Especificaciones de brida de soldadura plana:

Especificaciones del producto: DN10-DN2000
Presión de funcionamiento: PN0.25MPa, PN0.6MPa, PN1.0MPa, PN1.6MPa, PN2.5MPa, PN4.0MPa

Proceso de producción:
Dividido en forja de material puro, forja de lana (secundaria) adecuada para soldadura plana y bridas de soldadura a tope, placas de acero adecuadas para bridas de soldadura plana y bridas de fundición centrífuga y de fundición.

Las especificaciones y modelos de bridas planas para soldadura generalmente consisten en el diámetro de la brida, el espesor de la brida, el número de orificios para pernos y
Diámetro del orificio del perno y otros parámetros. A continuación presentaremos en detalle varias bridas de soldadura planas de uso común.
Especificaciones y modelos.

1. Brida de soldadura plana DN15
El diámetro de la brida de soldadura plana DN15 es de 15 mm, lo que es adecuado para la conexión de tuberías de diámetro pequeño. El espesor de su brida suele ser de 15 mm, el número de orificios para pernos es 4 y el diámetro de los orificios para pernos es de 14 mm.
La brida de soldadura plana DN15 es adecuada para algunos sistemas de tuberías de flujo pequeño y baja presión.

2. Brida de soldadura plana DN40
La brida de soldadura plana DN40 es adecuada para la conexión de tuberías de diámetro medio. El diámetro de la brida es de 40 mm, el espesor de la brida es de 20 mm, el número de orificios para pernos es 4 y el diámetro de los orificios para pernos es de 18 mm.
La brida de soldadura plana DN40 es adecuada para algunos sistemas de tuberías de flujo medio y presión media.

3. Brida de soldadura plana DN80
La brida de soldadura plana DN80 es adecuada para la conexión de tuberías de gran diámetro. El diámetro de la brida es de 80 mm, el espesor de la brida es de 24 mm, el número de orificios para pernos es 8 y el diámetro de los orificios para pernos es de 18 mm.
La brida de soldadura plana DN80 es adecuada para algunos sistemas de tuberías de alta presión y flujo grande.

Aplicación de brida de soldadura plana:

Las bridas planas para soldar son adecuadas para sistemas de tuberías con niveles de presión relativamente bajos y fluctuaciones de presión, vibraciones y oscilaciones menos severas. La ventaja de la brida de soldadura plana es que es más fácil de centrar durante la soldadura y el montaje y el precio es relativamente económico, por lo que se ha utilizado ampliamente. La brida de soldadura plana es un método de conexión ampliamente utilizado en sistemas de tuberías industriales. Los escenarios de uso generalmente incluyen los siguientes aspectos:

1. Conexiones de tuberías en diversos sistemas de tuberías químicas, petróleo, gas natural, tratamiento de agua y otros campos industriales;
2. Métodos de conexión en campos de fabricación mecánica, como piezas de automóviles y equipos mecánicos;
3. Conexión de sistemas de tuberías de producción en industrias alimentaria, farmacéutica, de bioingeniería y otras.

Control de calidad de brida de soldadura plana:
Como conexión de tubería, la brida de soldadura plana debe tener un buen rendimiento de sellado durante su uso.

y resistencia a la presión. Por lo tanto, el control de calidad de las bridas planas para soldar es muy importante.

Los fabricantes deben seguir estrictamente las normas pertinentes para garantizar que el tamaño y la forma de la brida de soldadura plana cumplan con los requisitos. En segundo lugar, se deben adoptar procesos y materiales adecuados durante el proceso de producción para garantizar que el material y la resistencia de la brida de soldadura plana cumplan con los requisitos. Finalmente, la brida de soldadura plana producida debe someterse a estrictas inspecciones y pruebas para garantizar su calidad.

Notas:
Cuando utilice bridas de soldadura planas, debe prestar atención a los siguientes puntos:

1. Al seleccionar bridas de soldadura planas, es necesario determinar las propiedades físicas como la resistencia y la resistencia a la corrosión de los materiales seleccionados en función del medio de trabajo y su presión, temperatura y otros parámetros.
2. Las bridas planas para soldar deben fabricarse e instalarse estrictamente de acuerdo con las normas pertinentes.
3. Asegure la limpieza de la superficie de conexión de la brida y la tubería durante el uso para garantizar el rendimiento del sellado.
4. Preste atención a la fuerza de apriete de los pernos durante la instalación y no los apriete ni afloje demasiado.
5. Evite vibraciones e impactos excesivos para evitar afectar el efecto de conexión de la brida de soldadura plana.
6. Es necesario comprobar y mantener periódicamente el rendimiento del sellado de cada pieza de conexión.

En resumen, como método común de conexión de tuberías, la brida de soldadura plana tiene las características de fácil operación, amplia aplicabilidad y bajo costo, y se usa ampliamente en diversos campos industriales. Sin embargo, durante el uso, es necesario prestar atención a los parámetros de trabajo relevantes y a los requisitos estándar de fabricación e instalación para garantizar el rendimiento del sellado y la seguridad de la conexión.
