Por qué las bridas y los codos necesitan uniones de tuberías cortas?

En las conexiones de tuberías industriales, los métodos comunes de conexión de tuberías incluyen conexiones de brida y conexiones roscadas, y los codos de tubería son un accesorio de tubería de uso común en la producción industrial. Cuando es necesario conectar un codo a una tubería, en muchos casos es necesario utilizar una brida para conectar ambos. La conexión de brida proporciona un método de conexión conveniente y confiable y se usa ampliamente en el transporte de líquidos y gases, la industria química, la construcción naval y otros campos.

Por qué necesitamos acortar las uniones de tuberías?

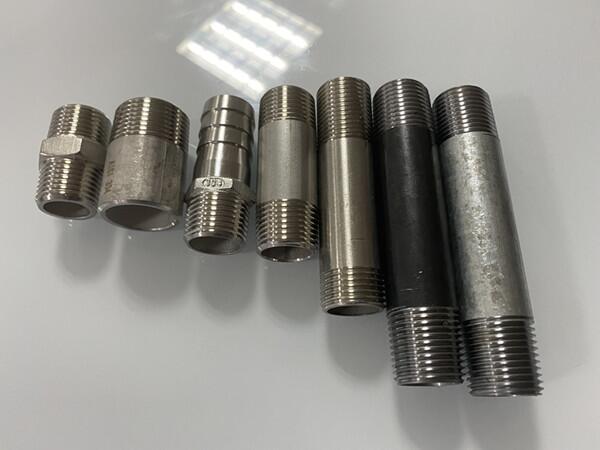

Al conectar bridas y codos de tuberías, encontraremos que muchos proyectos requieren tuberías con boquilla y brida. La conexión corta se refiere a la instalación de un accesorio de tubería recto entre la tubería y el codo. Este accesorio de tubería recto es el llamado accesorio de tubería de niple corto. Entonces, ¿qué significa exactamente agregar un tubo de tetina corto?

Las razones para agregar juntas de tubería al conectar bridas y codos incluyen principalmente evitar el desguace de bridas y codos durante el mantenimiento o modificación de la tubería y reducir la concentración de tensiones. ‌

En el sistema de tuberías, las bridas y los codos son piezas de conexión comunes. Su función es girar la tubería o cambiar la dirección del flujo. ‌Cuando las bridas y los codos se conectan directamente, ‌puede encontrar algunos problemas. ‌Especialmente al realizar mantenimiento o renovación de tuberías, ‌si la brida y el codo están soldados directamente, ‌una vez que estas piezas necesiten ser reemplazadas o reparadas,‌será muy difícil,‌e incluso puede llevar a que la brida y el codo se desechen al mismo tiempo. ‌Mayor reducción de costos y dificultad de mantenimiento. ‌Para evitar esta situación, ‌ agregue una sección corta de junta de tubería (‌niple de tubería de acero) ‌ para conectar la brida y el codo. ‌Cuando es necesario reemplazar o reparar, ‌solo se requiere reemplazar la parte corta de la junta de la tubería, ‌sin necesidad de reemplazar todas las bridas y codos, lo que reduce los costos de mantenimiento y mejora la mantenibilidad del sistema.

Funciones principales:

1. Proporcionar condiciones de sujeción.
Cuando la brida y el codo están conectados, debido a que la curvatura del codo es diferente del plano de la brida, la fricción entre los dos es baja, lo que dificulta la fijación y es fácil de aflojar debido a la presión y otras razones. . Al agregar un tubo de niple corto, se puede mejorar la fricción y la estabilidad de la conexión, asegurando las condiciones de sujeción en la interfaz y evitando efectivamente el problema de fugas de la tubería.

2. Eliminar errores de instalación
Si la brida y el codo están conectados directamente, debido a errores de fabricación e instalación, es posible que dos de los cuatro pernos de conexión simétricos de la brida no se instalen correctamente, lo que provocará conexiones de tubería sueltas, fugas de aire o fugas de aire. la aparición de fenómenos líquidos. Con la adición de una boquilla para tubería de acero, sus propiedades de llenado desplazadas se pueden utilizar para ajustar automáticamente la posición relativa de la tubería, eliminar errores de concentricidad de la tubería y, por lo tanto, reducir el riesgo de fugas de líquido o aire.

Además, para tuberías de baja y alta temperatura, la soldadura directa de bridas y codos puede causar concentración de tensiones. Esto se debe a que el codo en sí no tiene una sección de tubo recta y es fácil que se produzca concentración de tensión durante la soldadura directa. Esto puede afectar la seguridad y estabilidad de las tuberías. ‌Al agregar una sección corta de tubería de niple, ‌ la tensión se puede dispersar de manera efectiva, ‌ reduciendo el problema de la concentración de tensión y ‌ mejorando la seguridad y confiabilidad del sistema de tuberías.

Cómo realizar la operación correcta del niple de tubería de acero?

1. Elija una boquilla de tubo de acero corta adecuada
Al realizar una operación de cortocircuito, primero debe seleccionar una tubería de niple de acero adecuada. El tubo de niple corto debe tener el mismo nivel de presión, especificaciones y dimensiones que la brida y el codo, y debe inspeccionarse antes de su uso. Al mismo tiempo, se debe prestar atención a la longitud del tubo de tetina corto al usarlo. En términos generales, la longitud del tubo de tetina corto debe ser de 1,5 a 2 veces el diámetro exterior del codo.

2. Instalación correcta
Durante el proceso de instalación de la boquilla para tubería de acero, se debe prestar atención a la secuencia de instalación correcta. Primero, apriete la brida y el tubo de cortocircuito con pernos y luego conecte el tubo de boquilla y el codo. Durante el proceso de instalación, se debe prestar atención a la fuerza de apriete de los pernos, ni demasiado apretados ni demasiado flojos, y la tensión debe ser uniforme para evitar daños a las superficies de sellado de la brida y el codo y causar problemas de fugas.

Conclusión:
Del artículo podemos ver que los tubos cortos de acero con niples desempeñan un papel importante en las conexiones de tuberías. No solo puede mejorar la fricción y la estabilidad de la conexión, sino también eliminar errores de instalación, facilitar futuros trabajos de mantenimiento y reparación, reducir el fenómeno de concentración de tensiones y mejorar la seguridad y confiabilidad del sistema de tuberías. ‌El funcionamiento correcto de la tubería con niple de acero puede evitar eficazmente problemas de fugas de líquido o aire en las tuberías, brindando una protección integral al proceso de producción.
