Brida de tubería SCH 80

Qué es una brida de tubería?

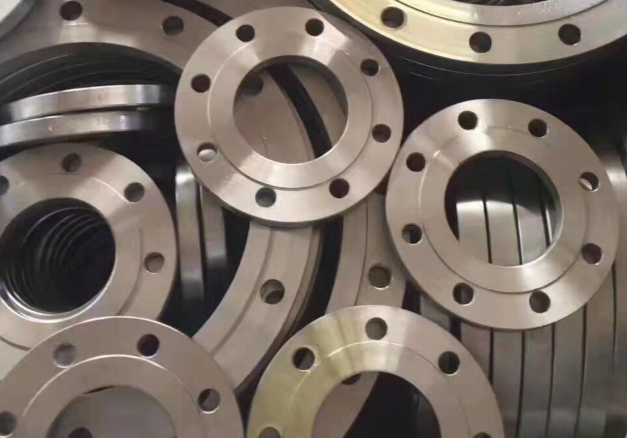

Brida, también llamada placa de brida. Las bridas son piezas que se interconectan entre ejes y se utilizan para la conexión entre extremos de tuberías; también se utilizan como bridas en la entrada y salida de equipos para la conexión entre dos dispositivos, como bridas reductoras. La conexión de brida o junta de brida se refiere a una conexión desmontable en la que bridas, juntas y pernos están conectados entre sí como un conjunto de estructuras de sellado combinadas.

Brida de tubería se refiere a la brida utilizada para tuberías en instalaciones de tuberías y, cuando se usa en equipos, se refiere a las bridas de entrada y salida del equipo. Hay agujeros en la brida y los pernos conectan firmemente las dos bridas. Las bridas están selladas con juntas.

Las bridas se dividen en bridas de conexión roscada, bridas de soldadura y bridas de sujeción. Las bridas siempre se utilizan en pares, las tuberías de baja presión pueden usar bridas de alambre y las bridas para soldar se pueden usar con presiones superiores a cuatro kilogramos. Agregue una junta de sellado entre las dos bridas y apriételas con pernos. Las bridas de diferentes presiones tienen diferentes espesores y utilizan diferentes pernos. Cuando las bombas y válvulas de agua se conectan a tuberías, algunas partes de estos equipos también se fabrican en formas de brida correspondientes, también llamadas conexiones de brida.

Cualquier pieza de conexión que esté cerrada entre sí mediante pernos en los dos planos de la periferia se denomina generalmente "brida", como las juntas de los conductos de ventilación. Este tipo de piezas se pueden denominar "piezas de brida". Pero esta conexión es sólo una parte del equipo, como la conexión entre la brida y la bomba de agua. No es fácil llamar a la bomba de agua "partes de brida". Las piezas relativamente pequeñas, como las válvulas, pueden denominarse "piezas de brida". La brida del reductor se utiliza para conectar el motor y el reductor, así como la conexión entre el reductor y otros equipos.

Qué es SCH 80?

SCH 80 (Programa 80) representa el espesor de pared, que se refiere a tuberías engrosadas XS con un espesor de pared de presión inferior a DN200 mm. Los escenarios de uso generalmente implican condiciones de alta temperatura, alta presión y alta corrosión. relativamente grueso, y la presión y temperatura en el entorno de uso deben cumplir con los estándares ASME/ANSI para garantizar la seguridad y confiabilidad del sistema de tuberías. Los sistemas de tuberías de grado SCH 80 se utilizan a menudo en la fabricación de equipos químicos, tuberías de alta presión, calentadores de alta temperatura y algunos sistemas de tuberías especiales Al diseñar e instalar un sistema de tuberías de acero, es necesario seleccionar el número de tubería apropiado de acuerdo con el entorno de uso real para garantizar la estabilidad y seguridad del sistema de tuberías.

Especificación estándar para brida de tubería SCH 80:
La especificación estándar para los accesorios de tubería de acero al carbono SCH 80 es una garantía importante para garantizar la seguridad y la calidad de las operaciones del sistema de tuberías. Varias organizaciones de normalización nacionales y extranjeras han formulado las normas correspondientes, como la norma internacional de instalación de tuberías ASME B16.9. , el estándar nacional de accesorios para tuberías de acero GB/T12459, etc. Existen regulaciones correspondientes sobre las especificaciones, dimensiones, tratamiento de la superficie, espesor de la pared de la tubería, etc.

Los estándares de bridas para tuberías aceptados internacionalmente se pueden resumir en dos sistemas de bridas para tuberías diferentes y no intercambiables: uno es el sistema de bridas para tuberías europeo representado por Alemania y el otro es el sistema de bridas para tuberías estadounidense representado por los Estados Unidos.

Control de calidad de accesorios de bridas para tuberías:
El control de calidad de los accesorios de bridas de tuberías es la clave para garantizar la calidad y seguridad del sistema de tuberías. La inspección de calidad de los accesorios de tuberías incluye inspección de calidad de apariencia, análisis de composición química, pruebas de rendimiento físico, pruebas no destructivas y otros aspectos únicamente. que hayan pasado la inspección se pueden poner en uso para garantizar el funcionamiento seguro y eficaz del sistema de tuberías.

Qué es una conexión de brida?
La conexión de brida consiste en fijar dos tuberías, accesorios de tubería o equipos en una placa de brida, agregar almohadillas de brida entre las dos placas de brida y sujetarlas con pernos para completar la conexión. Algunos equipos y accesorios de tubería ya vienen con bridas, que también son conexiones de brida. La conexión por brida es un método de conexión importante en la construcción de tuberías. Las conexiones de brida son fáciles de usar y pueden soportar una mayor presión. En las tuberías industriales, así como en las domésticas, el diámetro de la tubería es pequeño y la presión baja, sin conexiones de brida visibles. Si se encuentra en una sala de calderas o en un lugar de producción, encontrará tuberías y equipos conectados mediante bridas por todas partes.

Según el método de conexión, los tipos de conexión de brida se pueden dividir en: brida de soldadura plana de placa, brida de soldadura plana de cuello, brida de soldadura a tope de cuello, brida de soldadura por casquillo, brida roscada, cubierta de brida, anillo de soldadura a tope de cuello Brida de manguito suelto, anillo de soldadura plano brida de manga suelta, brida de superficie ranurada con anillo y cubierta de brida, brida plana de gran diámetro, brida de cuello alto de gran diámetro, placa ciega en forma de ocho, brida de manga suelta con anillo de soldadura a tope, etc.

Junta de brida:

Una junta es un anillo fabricado de un material que puede producir deformación plástica y que tiene una cierta resistencia. La mayoría de las juntas se cortan a partir de placas no metálicas o se fabrican en fábricas profesionales en tamaños específicos. Los materiales también son placas de caucho de asbesto, placas de asbesto, placas de PTFE, placas de polietileno, etc.; utilizado. Acero inoxidable) Una junta revestida de metal hecha envolviendo materiales no metálicos como el asbesto; también hay una junta enrollada hecha de tiras delgadas de acero y tiras de asbesto. Las más utilizadas son tiras de acero inoxidable y grafito. juntas, dependiendo del entorno de uso, la cinta envolvente también puede estar hecha de amianto. Las juntas de caucho comunes son adecuadas para situaciones en las que la temperatura es inferior a 120 °C; las juntas de caucho de asbesto son adecuadas para situaciones en las que la temperatura del vapor de agua es inferior a 450 °C, la temperatura del aceite es inferior a 350 °C y la presión es inferior a 5MPa Medio, el más utilizado es el tablero de asbesto resistente a los ácidos. En equipos y tuberías de alta presión, se utilizan juntas metálicas en forma de lente o de otras formas hechas de cobre, aluminio, acero No. 10 y acero inoxidable. El ancho de contacto entre la junta de alta presión y la superficie de sellado es muy estrecho y la suavidad de procesamiento de la superficie de sellado y la junta es alta.

Accesorios de brida para tubería SCH 40 frente a SCH 80:
La principal diferencia entre los accesorios de brida de tubería SCH 40 y SCH 80 es el grosor de la pared. La tubería SCH 40 tiene un espesor de pared más delgado y se usa a menudo en aplicaciones de baja presión, como plomería residencial o sistemas de riego. El accesorio de codo de tubería SCH 80 tiene paredes más gruesas. y se utiliza en aplicaciones de alta presión, como procesos industriales, sistemas hidráulicos y tuberías subterráneas. Están diseñados para soportar presiones más altas y soportar tensiones mayores que las tuberías SCH 40.

En cuanto a las dimensiones específicas, el espesor de la pared de la tubería SCH 40 es de aproximadamente 0,109 pulgadas, mientras que el espesor de la pared de la tubería SCH 80 es de aproximadamente 0,154 pulgadas. Esto significa que la tubería SCH 80 es aproximadamente un 30% más gruesa que la tubería SCH 80. es más resistente y duradero que el tubo SCH 40, también son más caros.

La tubería SCH 80 tiene paredes más gruesas y requiere más material y más tiempo de fabricación, lo que aumenta los costos. Al seleccionar una tubería para una aplicación específica, es importante considerar los requisitos de presión y la rentabilidad de seleccionar una tubería más gruesa y costosa.
