Desviación permitida del diámetro exterior de la tubería sin costura ASTM A53 y del espesor de pared

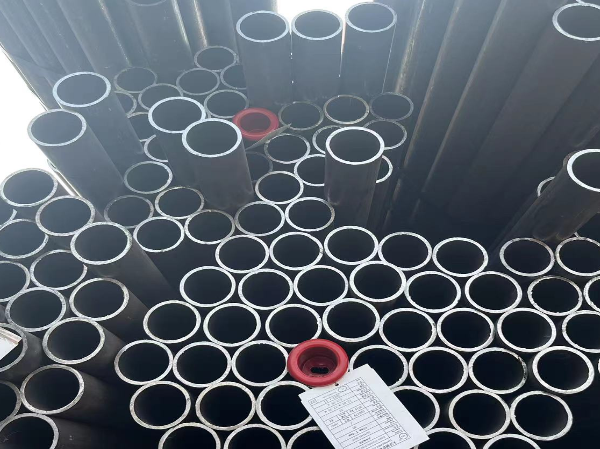

La tubería de acero sin costura (SMLS) es un material metálico importante ampliamente utilizado en el petróleo, el gas natural, la industria química, la energía eléctrica, la industria aeroespacial y otros campos. Para garantizar la calidad y seguridad de los tubos de acero sin costura, se han formulado estándares de implementación internacionales relevantes y tolerancias de espesor.

Los estándares de implementación de tubos de acero sin costura incluyen principalmente estándares internacionales y estándares nacionales. Además de los estándares de implementación, la desviación permitida del espesor de los tubos de acero sin costura también es un factor importante a considerar. Según los diferentes estándares y requisitos, la desviación permitida del espesor también varía. Esta vez nos centramos principalmente en la tolerancia de espesor de los tubos de acero sin costura ASTM A53.

Las desviaciones permitidas del diámetro exterior y el espesor de la pared de los tubos de acero sin costura de diferentes estándares no son los mismos. En los últimos años, la proporción de tubos de acero sin costura utilizados en nuestro país ha aumentado. Debido a su amplia gama de usos, se han establecido requisitos más altos. Se han impuesto requisitos a su calidad, entre los cuales el diámetro exterior y la desviación del espesor de la pared de los tubos de acero sin costura son uno de los indicadores importantes de su calidad. La desviación del espesor de la pared afectará directamente el uso de tubos de acero sin costura.

Durante el proceso de producción, dado que es difícil que el tamaño real cumpla con los requisitos de tamaño nominal, es decir, a menudo es mayor o menor que el tamaño nominal, la norma estipula que se permite una diferencia entre el tamaño real y el tamaño nominal. Una diferencia positiva se llama desviación positiva y una diferencia negativa se llama desviación negativa.

Tomando como ejemplo los estándares internacionales, de acuerdo con la desviación de espesor permitida especificada en la norma de tuberías de acero sin costura ASTM A53/A53M, para tuberías de acero sin costura con un espesor de pared menor e igual a 0,219 pulgadas (5,56 mm), la desviación superior permitida no no exceda 0,014 pulgadas (0,36 mm) La desviación inferior permitida no exceda 0,005 pulgadas (0,13 mm). Cuando el espesor de la pared de la tubería es superior a 0,219 pulgadas (5,56 mm), la desviación de espesor permitida es más o menos el 12,5% del espesor de la pared de la tubería.

El espesor de pared de los tubos de acero sin costura no puede ser el mismo en todas partes. Existe un fenómeno objetivo de espesor de pared desigual en su sección transversal y en el cuerpo longitudinal del tubo, es decir, espesor de pared desigual. Para controlar este desnivel, demos un ejemplo respectivamente: por ejemplo, cuando el diámetro exterior de la tubería de acero sin costura de la norma nacional GB/T8162 es superior a 50 mm, la desviación permitida del diámetro exterior es más o menos 1. % El diámetro exterior de la tubería de acero sin costura es generalmente Por ejemplo, para una tubería de acero sin costura con un diámetro exterior de 60 mm, la desviación permitida del diámetro exterior es de más o menos 0,06 mm, lo que se considera calificado. La desviación permitida del espesor de la pared es de más o menos 12,5%. Si el espesor de la pared es de 4 mm, el rango de desviación permitida es 4*12,5%=0,5 mm.

Por ejemplo, tubería de acero sin costura estándar ASTM A53, cuando el diámetro exterior es superior a 48,3 mm, la desviación permitida del diámetro exterior es de más o menos 0,4 mm a 0,79 mm, y la desviación permitida del espesor de la pared es de más o menos 12,5 %.
