Cómo medir correctamente las dimensiones de las bridas de las tuberías?

El método correcto para medir las dimensiones de las bridas de las tuberías es utilizar herramientas de medición de alta precisión para medir primero el diámetro de la brida y el espacio entre los orificios de los tornillos, y luego medir el espesor de la brida. Es necesario evitar algunos malentendidos comunes durante el proceso de medición, como herramientas de medición inexactas y selección inadecuada de ubicaciones de medición.

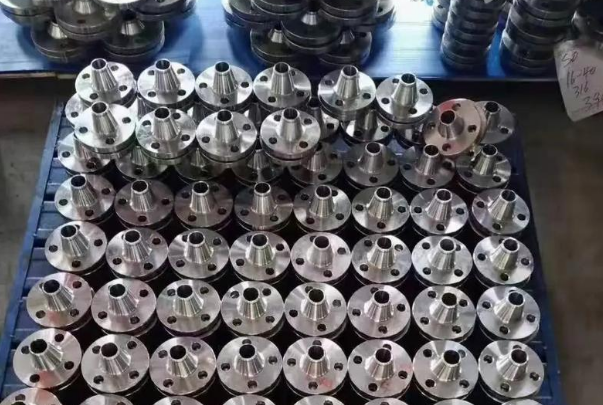

Qué es una brida de tubería?

La brida es un componente estructural comúnmente utilizado en conexiones mecánicas. Su función principal es conectar la interfaz de dos tuberías, válvulas u otros equipos. También se puede utilizar para conectar componentes estructurales que transfieren cargas. La brida generalmente se divide en dos partes, que se fijan respectivamente en las tuberías o válvulas de los dos dispositivos que se van a conectar y luego se sujetan mediante pernos para garantizar el rendimiento de sellado de la interfaz de la tubería.

Herramientas para medir las dimensiones de las bridas:
Medir las dimensiones de las bridas requiere el uso de algunas herramientas profesionales, que incluyen principalmente las siguientes:
1. Calibre de medición: se utiliza para medir directamente el diámetro de la brida y el espacio entre los orificios de los tornillos.
2. Escala: se utiliza para medir la profundidad de los salientes y huecos de las bridas.
3. Calibrador de diámetro exterior: se utiliza para medir el diámetro exterior de la brida.

Mida el diámetro de la brida y el espacio entre los orificios de los tornillos:

Medir el diámetro de la brida y el espaciado de los orificios de los tornillos son los pasos básicos para medir el tamaño de la brida. El método específico es el siguiente:

1. Mida el diámetro de la brida
Utilice un calibre de medición, presione sus dos brazos contra ambos lados del diámetro de la brida y lea el número en el calibre, que es el diámetro de la brida.

2. Mida el espacio entre los orificios de los tornillos.
Utilice un calibrador de medición, coloque un brazo en uno de los orificios para tornillos, mueva el otro brazo a la posición más alejada del orificio para tornillo adyacente y lea el número en el calibrador, que es el orificio para tornillo para ese espacio entre bridas.

Determine la proyección de la brida y la profundidad del hueco:

Antes de medir la protuberancia de la brida y la profundidad del hueco, la superficie de trabajo de la brida debe colocarse en un banco de trabajo plano para garantizar la precisión de la medición.

1. Mida la profundidad del saliente de la brida.
Utilice una báscula, colóquela plana sobre el saliente de la brida y lea el número en la escala, que es la profundidad del saliente de la brida.

2. Mida la profundidad de la abolladura de la brida.
Utilice también una escala, colóquela plana en el centro de la depresión de la brida y lea el número en la escala, que es la profundidad de la depresión de la brida.

Mida el diámetro exterior de la brida:

Antes de medir el diámetro exterior de la brida, es necesario limpiar la superficie de la brida para evitar afectar la precisión de la medición.
Utilice un calibre de diámetro exterior, presiónelo contra la superficie exterior de la brida y lea el número en el calibre, que es el diámetro del círculo exterior de la brida.

Malentendidos comunes en la medición del tamaño de bridas:
También pueden ocurrir errores de medición al medir las dimensiones de las bridas. Aquí hay algunos conceptos erróneos comunes:
1. Antes de utilizar una herramienta de medición, asegúrese de su precisión y condiciones de funcionamiento. El uso de herramientas de medición inexactas a menudo afectará la precisión de los resultados de la medición.
2. Selección inadecuada del lugar de medición. La selección inadecuada de las ubicaciones de medición puede dar lugar a resultados de medición inexactos. Por ejemplo, al medir el diámetro de una brida, la herramienta de medición debe colocarse en el extremo de la brida en lugar de en el borde.
3. Al medir la profundidad de las protuberancias y huecos de la brida, la superficie de trabajo de la brida debe colocarse plana sobre un banco de trabajo plano para garantizar la precisión de la medición.
4. Al medir el diámetro exterior de la brida, es necesario asegurarse de que la superficie de la brida esté limpia para evitar afectar la precisión de la medición.
5. Una vez completada la medición, las herramientas de medición deben limpiarse y mantenerse a tiempo para garantizar su precisión para un uso a largo plazo.

Conclusión:

La tecnología de medición del tamaño de las bridas de las tuberías tiene un impacto vital en la estabilidad de funcionamiento de los equipos mecánicos. Los métodos de medición correctos pueden mejorar la precisión de la medición y evitar peligros y mal funcionamiento en el funcionamiento del equipo. Al medir las dimensiones de las bridas, es necesario utilizar herramientas de medición de alta precisión para evitar malentendidos comunes en las mediciones y garantizar la precisión de los resultados de la medición.
