Tubería de línea

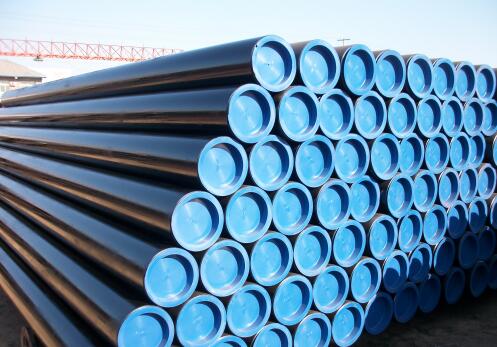

Tubería de línea, tubería de línea sin costura API 5L, tubería de línea de acero soldada API 5L (ERW/LSAW/SSAW)

La tubería de línea API 5L es un estándar reconocido internacionalmente para tuberías de acero utilizadas en sistemas de transporte por oleoductos y gasoductos de la industria del petróleo y el gas, e incluye tanto tuberías sin costura como soldadas. Estos productos se utilizan ampliamente en oleoductos y gasoductos terrestres y marinos de larga distancia, redes de gasoductos urbanos y transporte de lodos industriales.

Norma: API Spec 5L PLS1/PSL2
Norma china: GB/T 9711
Certificaciones: Monograma API, ISO 9001, CE (CPR), ISO 3834 (Sistema de soldadura)

Aplicación:
Para gas, agua y transporte en las industrias del petróleo y el gas natural.

Ventajas:
● Alta resistencia y excelente tenacidad a bajas temperaturas
● Buena soldabilidad y resistencia a la corrosión
● Cumple con los requisitos de entornos de servicio ácidos (HIC/SSCC)
● Las especificaciones cubren los niveles de especificación de producto PSL1 y PSL2

Clasificación de productos:

Método de clasificación	Tipo	Características	Escenarios de aplicación
Por proceso de fabricación	Tubería de acero sin costura (SMLS)	Sin costura de soldadura, alta resistencia a la presión	Línea de derivación de pequeño diámetro y alta presión
	Tubería soldada por arco sumergido en espiral (SSAW)	Costura de soldadura recta, alta precisión dimensional	Línea troncal de alta presión, oleoducto submarino
	Tubería soldada por arco sumergido con costura recta (LSAW/ERW)	Costura de soldadura en espiral, alta eficiencia de producción	Línea troncal de gran diámetro, transporte de baja presión
Por grado de calidad	PSL1	Línea troncal de alta presión, oleoducto submarino	Entorno general de transporte
	PSL2	Requisitos más estrictos de ensayos químicos, mecánicos y no destructivos.	Ambiente ácido, alta presión, baja temperatura, ambiente marino y otras condiciones adversas.

Especificaciones de tamaño y rango:

Parámetros	Tubo de acero sin costura	Tubo soldado por arco sumergido con costura recta	Tubo soldado por arco sumergido con costura espiral
Diámetro exterior (DE)	60,3 mm ~ 762 mm	406 mm ~ 1422 mm	219 mm ~ 3048 mm
Espesor de pared (EP)	3,0 mm ~ 60 mm	6,0 mm ~ 75 mm	4,0 mm ~ 25,4 mm
Longitud estándar	6 m ~ 12 m (longitud fija)	6 m ~ 18,3 m	6 m ~ 18,3 m

Personalización especial: Se pueden proporcionar tamaños especiales, biselado de extremos, recubrimientos anticorrosión, etc., según los requisitos del proyecto.

Tolerancia en las dimensiones:

Estándar	Diámetro de salida		Espesor de pared
API 5L	Tolerancia		Tolerancia
	D<60.3	+0.41mm, -0.80mm	+15.0%, -12.5%
	D≥60.3	+0.75%D, -0.75%D	+15.0%, -12.5%

Grados de materiales y propiedades mecánicas:

Estándar	Calificación	Componentes químicos (%)					Propiedades mecánicas
		C	Si	Mn	P	S	Resistencia a la tracción(Mpa)	Fuerza de rendimiento(Mpa)
API 5L PSL1	A	0.22	-	0.90	0.030	0.030	≥331	≥207
	B	0.28	-	1.20	0.030	0.030	≥414	≥241
	X42	0.28	-	1.30	0.030	0.030	≥414	≥290
	X46	0.28	-	1.40	0.030	0.030	≥434	≥317
	X52	0.28	-	1.40	0.030	0.030	≥455	≥359
	X56	0.28	-	1.40	0.030	0.030	≥490	≥386
	X60	0.28	-	1.40	0.030	0.030	≥517	≥448
	X65	0.28	-	1.40	0.030	0.030	≥531	≥448
	X70	0.28	-	1.40	0.030	0.030	≥565	≥483
API 5L PSL2	B	0.24	-	1.20	0.025	0.015	≥414	≥241
	X42	0.24	-	1.30	0.025	0.015	≥414	≥290
	X46	0.24	-	1.40	0.025	0.015	≥434	≥317
	X52	0.24	-	1.40	0.025	0.015	≥455	≥359
	X56	0.24	-	1.40	0.025	0.015	≥490	≥386
	X60	0.24	-	1.40	0.025	0.015	≥517	≥414
	X65	0.24	-	1.40	0.025	0.015	≥531	≥448
	X70	0.24	-	1.40	0.025	0.015	≥565	≥483
	X80	0.24	-	1.40	0.025	0.015	≥621	≥552
